電子工作を始める前に [Raspberry Pi][電子工作]

Raspberry Piを使って電子工作を始めるにあたって、重要になってくるのがGPIOピンになります。

GPIO(General Purpose Input/Output)は、デジタル信号の入出力を行うためのもので、ここに、LED/モータ/スイッチなどの電子部品を接続し、制御を行います。



このピンにはそれぞれ役割があり、プログラムからそれぞれのピンをON/OFFすることができます。

ピンの役割は以下の通りです。(向きは上の実物写真と合わせています。)

※Raspberry Pi 2 Model B



プログラムから、指定のGPIOピンをONにすると電流が流れるのでそこに接続した電子部品が動作します。

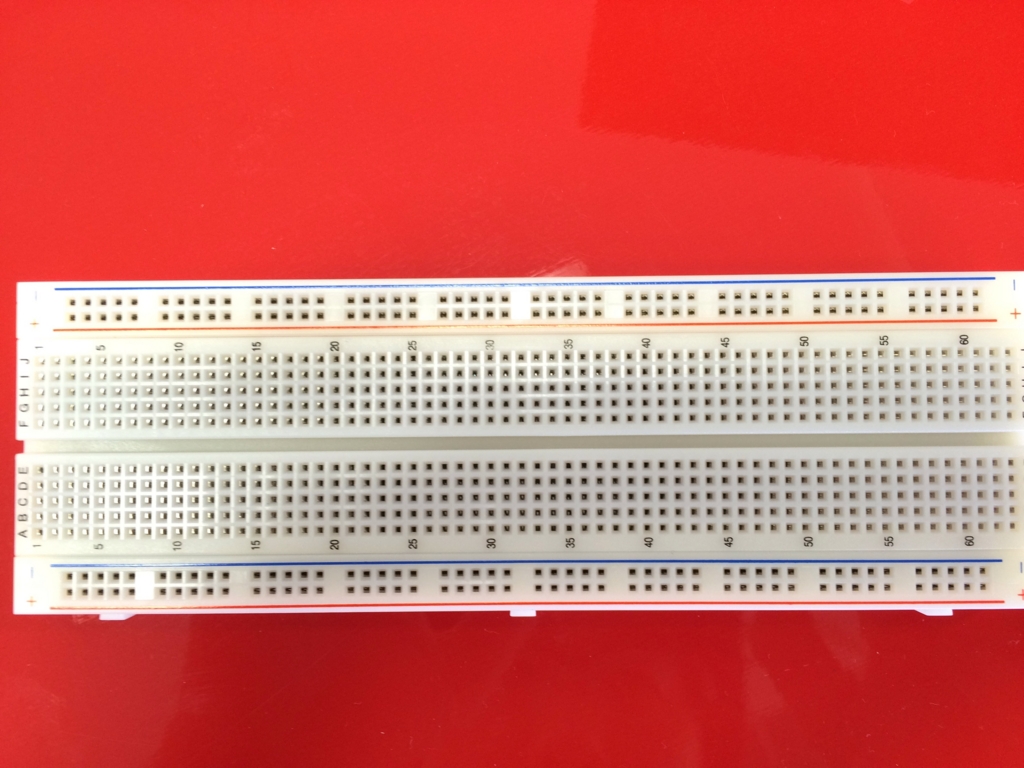

次に、電子工作の試作、実験を行うにあたって必ず登場する「ブレッドボード」の説明です。

ブレッドボードは、はんだ付けが不要で、線を差し込むだけで電子回路を作ることができます。

ブレッドボードの穴は、内部で規則的に繋がっています。



上記を踏まえ、いろいろな工作をやっていきましょう！
